技术分享 | 英华特高温热泵专用压缩机系统解决方案及注意事项

发布时间:2023-11-30发布者:英华特阅读量:2104

技术分享 | 英华特高温热泵专用压缩机系统解决方案及注意事项

原创 Invotech 英华特涡旋技术 2023-11-30 10:01 发表于江苏
上期我们推出的英华特高温热泵专用压缩机微信文章收到大家热情积极的反馈(文章回顾:英华特高温热泵专用压缩机,助力热泵工业领域应用,大家在后期的咨询中比较关注这系列高温热泵产品的整套解决方案以及使用注意事项。今天特与大家分享英华特资深工程师在这一主题的技术撰稿,希望能为大家提供更多参考。篇幅有限,若需了解更多详细信息,请致电英华特沟通。

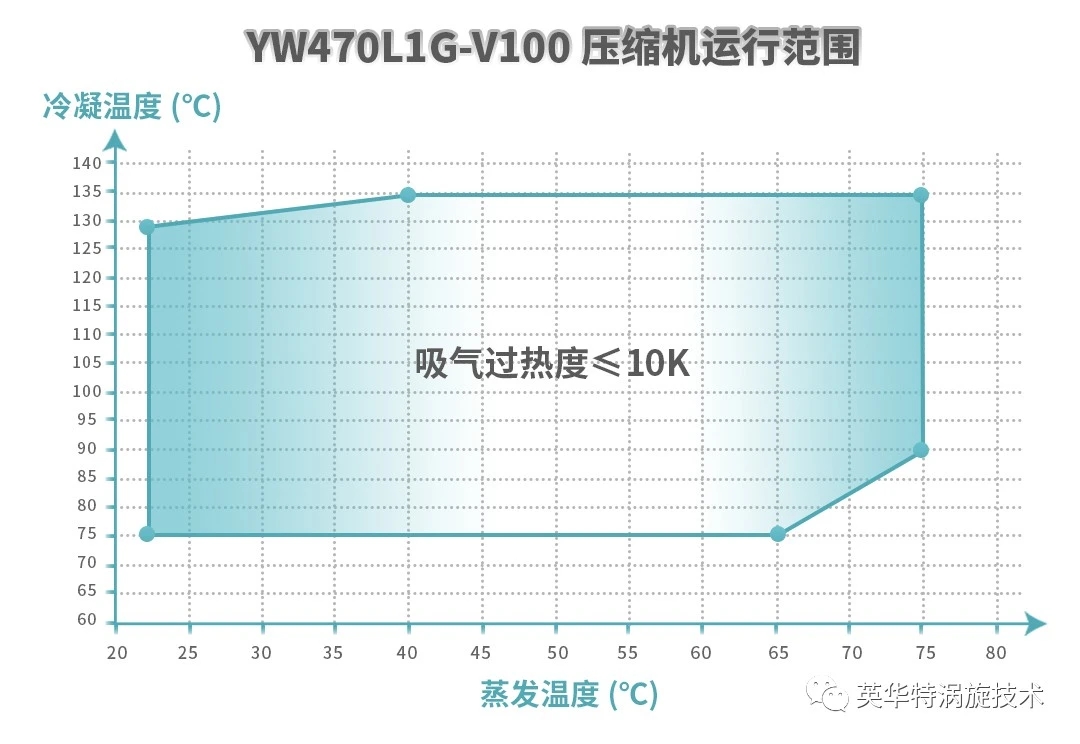

英华特高温热泵专用压缩机运行范围图


温热泵往往采用复叠式系统或者有余热可回收场景,英华特高温压缩机**蒸发温度可达75℃,**程度覆盖了各种应用场景。并结合未来趋势,英华特将会推出更多不同制冷剂以及更高宽运行范围的产品

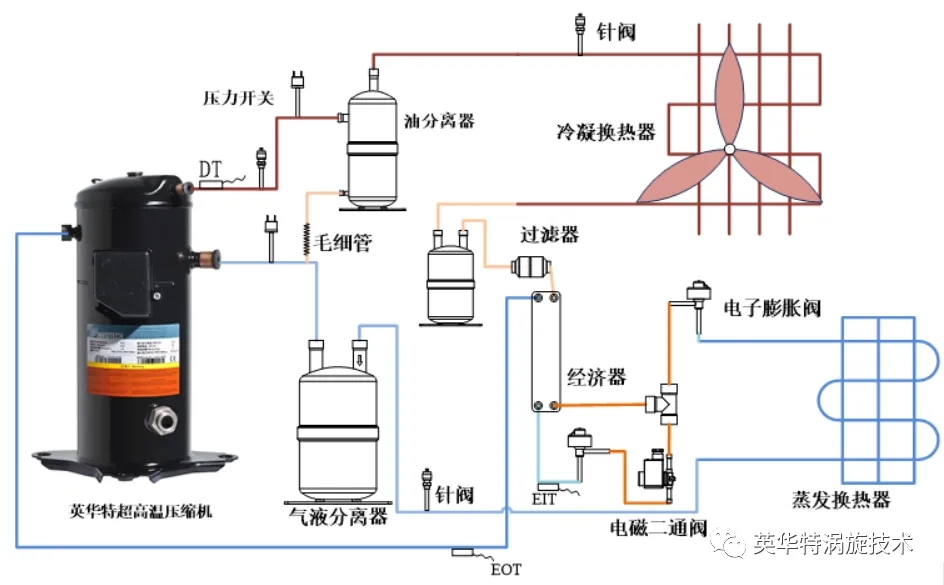

英华特高温热泵系统建议图


英华特高温热泵专用压缩机在系统中发挥了关键的作用,配置了英华特高温热泵专用压缩机的系统建议图如下,运行稳定,输出高效。

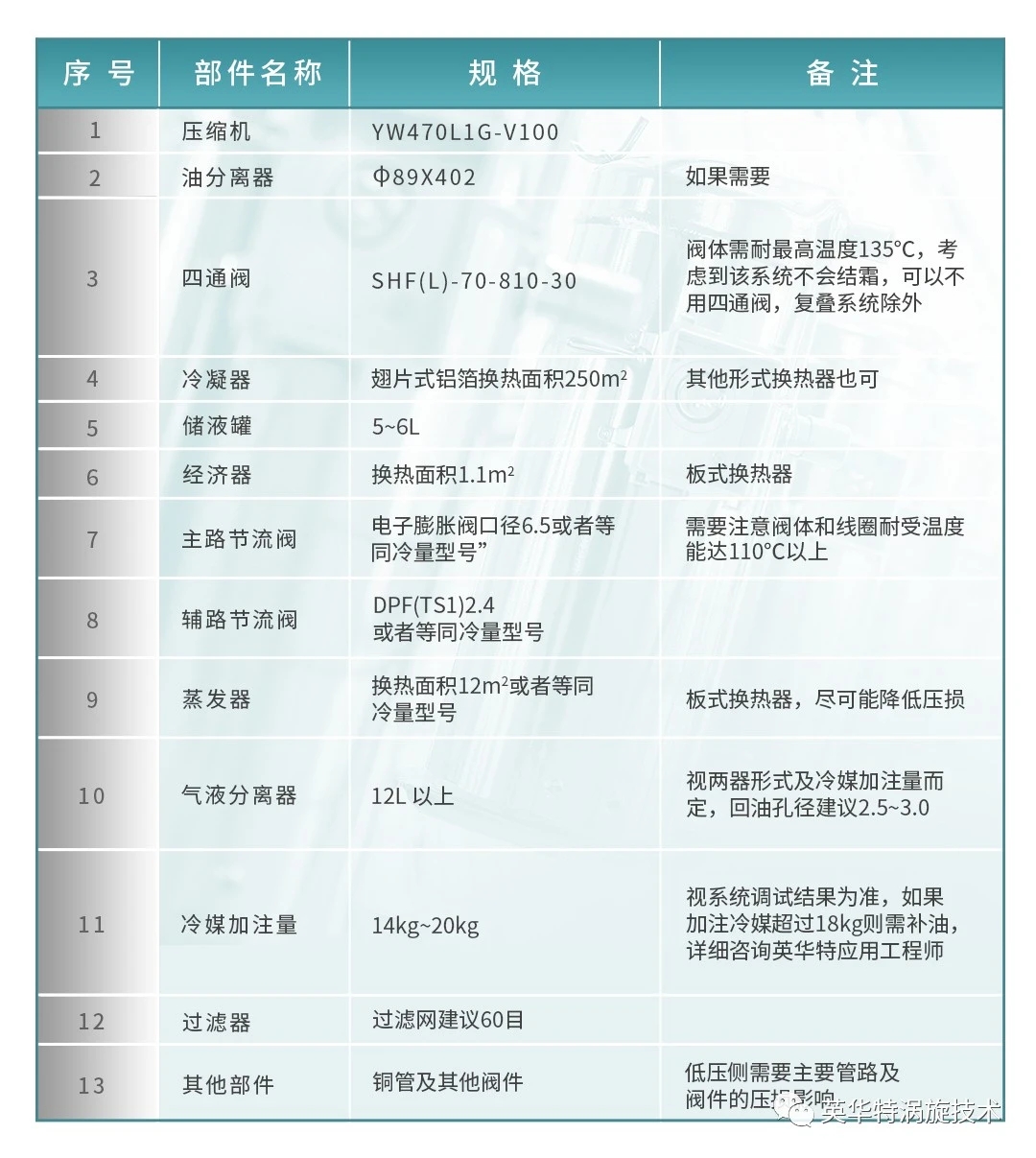

英华特高温热泵系统配置表


如下是基于英华特高温热泵系统提出的配置建议表,可根据具体系统情况参考。





英华特高温热泵压缩机使用注意事项

系统保护注意事项:

1、排气保护:排气保护为必须的,建议保护值为150℃,安装距离压缩机排气口120mm以内,并固定合适且良好保温;当1小时内累计超过三次保护,则锁定压缩机,则需查找故障原因后手动复位。


2、高压保护:高压保护为必须的,建议保护值为≤2.6MPa(g),且任何时间内不可屏蔽;当1小时内累计超过三次保护,则锁定压缩机,则需查找故障原因后手动复位。


3、低压保护:低压保护为必须的,建议保护值为≥0.03MPa,开机屏蔽时间不建议超过30秒;当1小时内累计超过三次保护,则锁定压缩机,则需查找故障原因后手动复位。


4、电流保护:电流保护值建议为46A;当1小时内累计超过三次保护,则锁定压缩机,则需查找故障原因后手动复位。


5、频繁启停保护:压缩机启动后最小连续运行时间不要少于3分钟,1小时内启停次数不应超过6次。


其他注意事项:

1、壳体温度高温:系统部件损坏可能使得压缩机顶盖温度和排气管温度短时间内达到150℃或更高。在此温度下,电线或其他一些材料将会被损坏,所以设计时电线、管路等零部件一定要避开压缩机壳体和高温管路,并且运行过程需要避免裸露的人体接触烫伤。


2、冷冻润滑油及安全油位:YW470L1G-V100压缩机内装的是PAG油。操作带PAG油的压缩机时必须非常小心,必须佩带必要的防护用具(如手套,防护眼镜等)。使用PAG的系统,建议暴露于空气中不要超过10分钟。建议到即将进行焊接时再移去压缩机吸、排气管塞和喷气管塞。压缩机运行时,内部油位必须高于油视镜1/3位置。否则则需相应补加润滑油或者油分。


3、电子膨胀阀及喷气取液点注意事项:由于冷凝温度**可达135℃,对于电子膨胀阀使用的介质温度要求则相应升高,故注意其温度对阀体及线圈的影响;基于此,建议喷气采用下游取液,利用经济器的主路过冷度可以有效降低流经主路和辅路节流阀的冷媒温度,提高电子膨胀阀的稳定性。


4、曲轴箱加热带与开机预热要求:必须安装曲轴箱加热带,建议曲轴箱加热带为120W;当压缩机停机时,则开启加热带;当长时间整机断电后首次开机,则建议先开启曲轴箱加热带预热6个小时以上再开启压缩机。


5、低压侧压损:需注意低压侧管路及阀件等的压损,在低蒸发的温度段中,其0.01MPa的压损会相应降低1~2℃的蒸发,对系统的能力能效影响比较明显,故对其管路管径的设计需重点关注。


6、蒸发形式的选择:鉴于第五点的压损问题,热源测建议如果可能采用水源,如果热源测为废热空气,则需考虑其风温和风量对于低压的影响,避免出现较大压力波动的情况(复叠机组除外)。


备注:对以上有疑问的或对其他未述内容有兴趣的,可与英华特应用工程师联系。
