行业背景

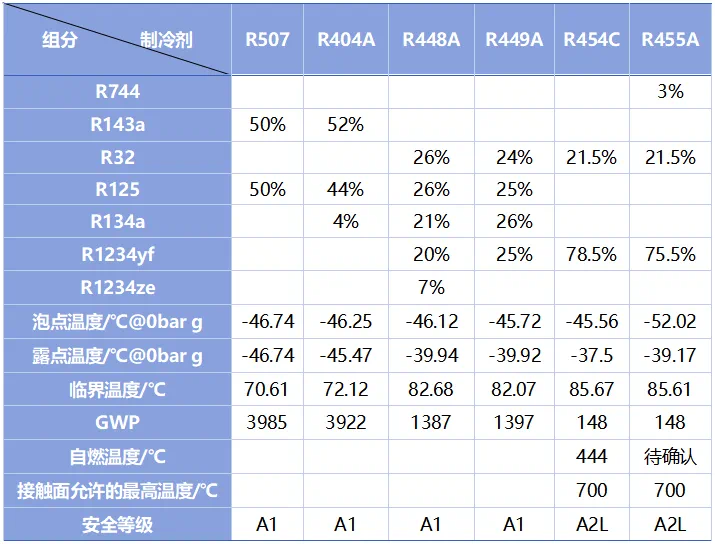

随着HFC类制冷剂替代日程的临近,环保、可靠的低GWP值制冷剂受到了越来越多的关注,该类型的制冷剂主要包括R32,R454C,R290等,它们均为可燃性制冷剂。其中R32已经广泛应用于我国的空调行业。


R290因为易燃易爆的原因,对于单一系统充注量有着明确的限制要求,IEC 60335-2-89:2019、 IEC 60335-2-40-2022分别对商用冷柜和家用空调系统中可燃性制冷剂充注量标准做了限定,其中商用冷柜中R290**充注量494g,空调系统中**充注量988g,因此主要应用于家用及类似用途设备中,难以满足大多数商业制冷需求。所以R454C,R455A是目前可见的工商用冷冻冷藏市场制冷剂替代方案。




目前R454C,R455A在我国工商领域应用较少,我们参考IEC 60335-2-40《家用和类似用途电器的安全 热泵、空调器和除湿机的特殊要求》对A2L制冷剂的产品要求来探讨一下它们在冷冻冷藏系统应用时需要注意的事项。



下面我们从安全标志和说明,电气元件和电气元件的结构安全要求,机械强度及试验方法方式等几个方面来进行阐述。

安全标志和说明

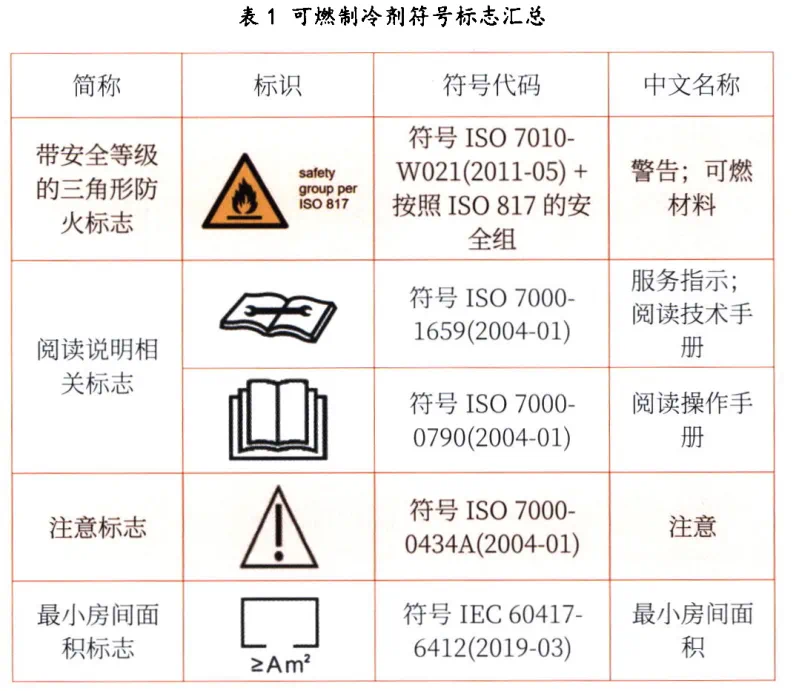

1、可燃性制冷剂符号汇总如下3】



安全标志是安全系统的重要组成部分,可以起到警示、告知的作用。


2、针对可燃性制冷剂的标志主要分为三类:


1)防火标志,主要起警示作用;

2说明类标志,主要使用说明,维护保养及注意事项;

3最小房间面积标志。


永久性防火标志位置

对于防火标志,参考IEC60335-2-40和GB/T 21363-2018 《容积式冷凝机组》要求,需要永久性防火标志位置包括:

01

铭牌上,在制冷剂种类和充注量信息附近,高度不小于10mm;

02

设备显著位置做明显的永久性防火标志且保证设备安装后明显可见。室内单元及室外单元都需要做明显标志,标志高度不小于30mm;

03

可见或者不可见的维修、加注端口处,高度不小于10mm;

04

产品外包装上,对于非单一包装的器具,要求在室内单元及室外单元包装上都要有明显标志,高度不小于30mm;


对于标志耐久性的判定标准为:用手拿沾水的湿布擦拭标志15s,再用沾汽油的布擦拭15s,如果擦拭后标志出现脱落或者卷边的情况视为不是永久性。






防火标志GB2894—2008 中2-2 警示符号


阅读说明标志

对于使用可燃制冷剂的器具,应以分别或者组合成册的方式提供安装说明书、维修说明书和使用说明书,并包括标准附录DD“维修操作”中的相关信息。对于依靠制冷剂监测系统或者通风措施或需要现场充注制冷剂的设备具有附加要求:


1. 对依赖于制冷剂监测系统或辅助装置来监测制冷剂泄露的其说明书或标志应注明:“本器具装有安全作用的制冷剂泄漏检测器,为确保其有效,除维修服务时,器具安装后任何时间都应供电。”如果使用远程的制冷剂传感器来监测制冷剂泄漏,则远程传感器也需要配置标志或配置类似说明。


2. 对安全性依赖于适当的通风功能或者使用任何辅助装置来稀释泄漏的制冷剂的器具应具有如下信息:“本器具配置了电动安全措施,除维修服务时,安装后任何时间必须通电以保证其有效。” 如果有未集成在器具中的机械通风单元来稀释制冷剂,那么该单元也需要配置类似标志或说明。

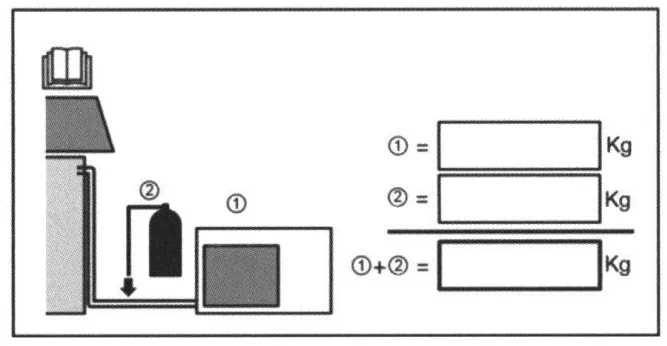

3. 对于需要现场充注可燃性制冷剂的器具,需要提供如下标签来使安装人员注意每个系统的总充注量。其中①为预充注量,②为现场充注量。①+②为总的制冷剂充注量。




警告及最小房间面积标志

限制可燃性制冷剂充注量是确保可燃性制冷剂系统安全使用的重要措施。根据IEC60335-2-40的要求,如果系统充注量mc小于m1时,认为即使泄漏也不会对安全产生影响,没有房间面积和通风需求。使用可燃制冷剂的系统充注量mc大于m时,应当注明可以使用房间的最小面积Amin


对于A2L制冷剂,m1=6*LFL。其中LFL为**可燃限值,由附表BB.1查询可知R454C的LFL为0.286kg/m³,那么对应R454C的m1值即为1.716kg。如果R454C系统充注量大于1.716kg,那么该设备上就需要配置注意及最小房间面积标志。


最小房间面积计算公式如下:




以某R454C冷凝机组系统为例,假设机组制冷剂充注量4kg,冷风机安装高度2.2m,那么该系统的最小安装房间面积为12.09㎡。该设备就需要配置警告及最小房间面积标志。标志应设置在器具的外面,确保使用者能看见。


警告内容参考如下5


警告:


除厂商特别推荐,不要使用任何方法来加速除霜过程或对结霜部分进行清洁。器具应该储藏在没有持续火源的房间内(例如明火,点燃的燃气器具,打开的电加热器)。


不得刺破或者点燃。
要注意到,制冷剂可能是无味的。
器具安装,运行和存放是的房间面积应大于12.09㎡

最小房间安装面积还可以使用下面公式用进行校核:

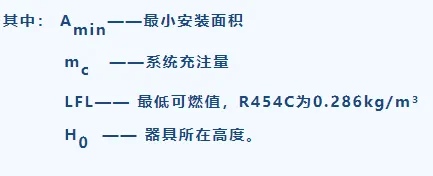

Amin=mc/(CF*LFL*H0)

其中CF——安全系数,A2L制冷剂取0.75,最小面积为8.48㎡。

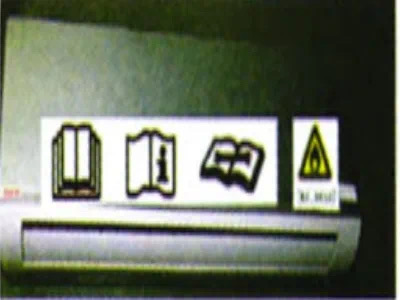

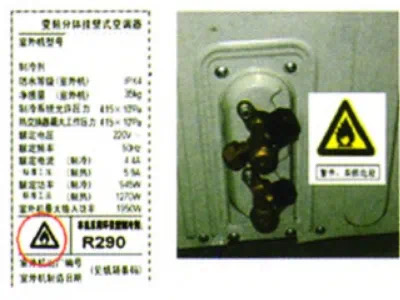

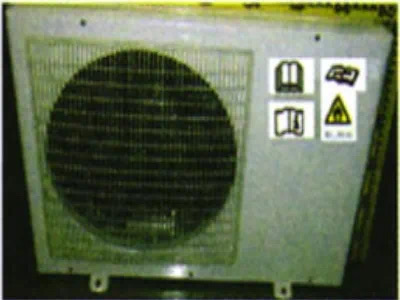

关于A2L制冷剂的应用的标志部分就先介绍到这里。下图为某使用可燃制冷剂的空调产品的标志使用情况供参考[4]

电气元件和结构安全要求


对于使用A2L制冷剂的设备, IEC60335-2-40从制冷系统的结构设计,管路设计及连接,可能成为点火源的电气元件及其所在环境要求等多个方面做了规定。

1
 电气元件及所在区域环境要求

制冷设备使用的某些电气元件在正常使用的情况下,可能会产生电火花或者高温。在使用可燃性制冷剂的系统中,如果制冷剂出现泄漏并积聚在这些元件周围,那么就会形成发生火灾的条件,使得这些元件成为点火源。


标准规定了使用可燃性制冷剂的设备结构应该能保证泄露的制冷剂不会流入或者积聚在安装有可能成为点火源的电气元件的区域,该元件在正常或者制冷剂泄漏的情况下均能正常工作。

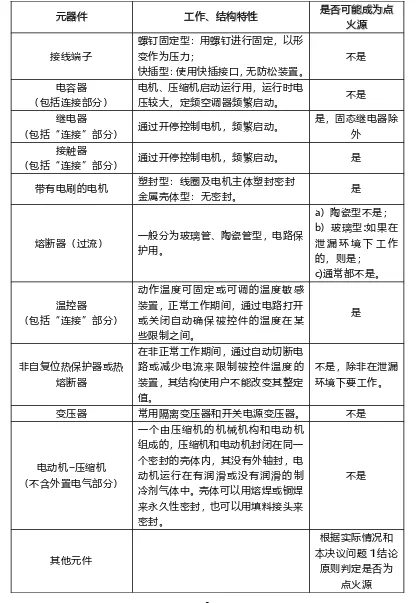

附上CQC关于使用可燃制冷剂的空调上可能成为点火源的元件表供参考6




对于上述如继电器,接触器等可能成为点火源的元件通常有两种方案来解决:


(1) 采用符合国标或者IEC标准的防爆电气元件(IEC60079-15《爆炸性气体环境用电气设备》)。符合标准的元器件可以用在制冷剂泄漏区域。

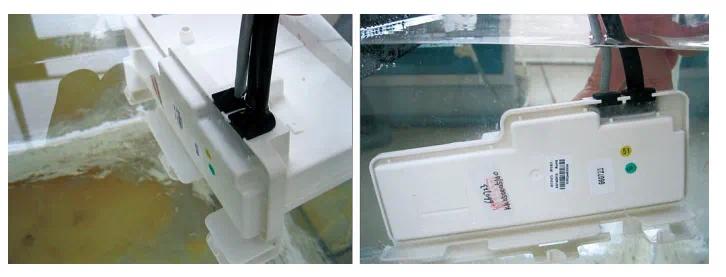

(2)将这些元件安装在同一个密闭的电器盒中,对电器盒进行灌胶密封处理。对原灌胶处理后的电器盒还需要做模拟泄漏测试:使用一个由透明材料制成的能使试样。
 完全浸入的容器,里面装一定量的水或无离子水,将实验液体加热(65±2)℃,施加搅拌措施保持整个周期内水温均匀,将初始温度为(25±2)℃的试样浸入到深度为25mm的水中1min。如果实验期间无气泡从样品中冒出,则视为合格。参考图如下4



元器件温升

对于可能暴漏在可燃性制冷剂气体中的热表面一般是通过限定其**表面温度来防止其成为点火源。对于IEC60335-2-40附录BB未列出的制冷剂通常按照制冷剂自燃温度减去100K来确认,表中给出的按照表面点燃温度减去100K计算,但一般不允许过700℃。R454C自燃温度为444℃,一般建议系统热表面温度不超过344℃。


需要注意,除霜及曲轴箱加热的用金属电加热管在干烧情况下温度可能会超过该温度,需要注意采用其他方式或者元件。

2
管路设计及连接

使用可燃性制冷剂的管路应受到保护,防止在搬运和使用期间出现机械损伤而产生泄漏风险。使用可燃性制冷剂的管路连接处及承压部分不允许使用低熔点钎焊合金(铅或锡合金)。避免高温情况下焊点不可靠产生危险。


必须使用满足耐压要求的管路。根据IEC 60335-2-89:2019 系统耐压压力大小由制冷剂及部件可能暴露的位置来决定。暴露在高压侧的部件承受制冷剂在70℃下饱和蒸气压力的3.5 倍,暴露在低压侧的部件承受制冷剂在20℃下饱和蒸气压力的2.5 倍。所有连接要符合ISO 14903 气密控制等级A1。


3
制冷剂充注量,机械强度及泄漏率要求


控制制冷剂充注量是保证可燃性制冷剂安全使用的主要措施之一。

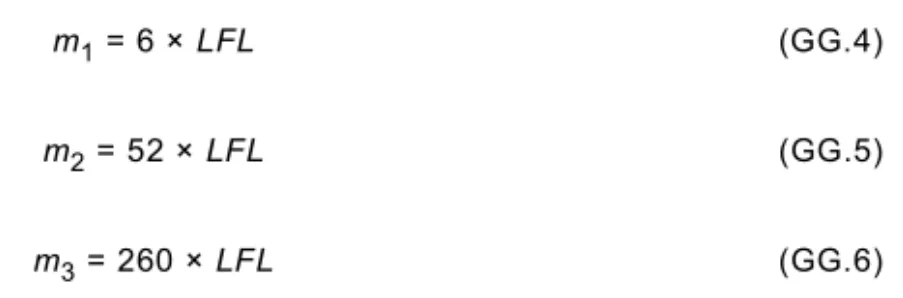

对于A2L制冷剂,IEC60225-2-40 附录GG给出了3个典型空间对应的充注量限值。计算公式如下:



其中LFL—— **可燃值,kg/m³ ;

充注量mc<m1时,认为泄漏不会对安全造成影响;

m1<mc<m2需要注明最小使用面积;

m1<mc<m3需要附加通风或其他安全措施;

mc>m IE60335-2-40标准不允许单一系统充注量大于m3。

IEC60335-2-40附录GG对于不同充注量,不同类型系统都有对应的评估标准。具体情况请参考IEC60335-2-40-2022相应条目。



机械强度及泄漏率


IEC60335-2-40附录GG 7.2对设备的机械强度要求如下:设备应能承受运输和正常使用过程中跌落或振动的影响而不发生泄漏。测试项目包括带包装跌落,无包装跌落,安装运行测试及振动试验。


带包装的跌落试验

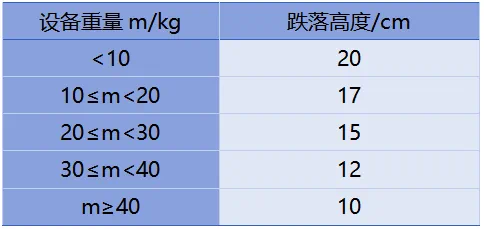

使用最终的运输包装进行该测试,跌落到混凝土地面或者类似的硬表面20mm木地板上。跌落高度有设备重量决定,需要能承受以下标准的跌落次数:


——设备竖直方向跌落

——底面四个边缘各一次,底面与水平面成30°角。

——跌落高度见下表



不带包装的跌落试验

在没有包装的设备上重复上面测试,跌落高度见下表:



运行测试

设备按照说明进行安装,在额定电压,规定环温下工作,循环960次,每个循环压缩机运行时间不少于10min,停机时间不少于5min。

振动测试

在使用A2L制冷剂的系统正常运行时,使用200Hz低通滤波器测量时不允许出现0.3Grms的振动。

以上测试完成使用等效于3g/y的制冷剂检漏仪检测无泄漏则判定合格。更多应用要求信息请参考相应国标及IEC标准。
