中国烟草种植主要分布于云南、贵州、湖南、河南、四川、福建、湖北、重庆、陕西、山东等地区,其中云南种植面积占全国面积的47%。
热泵烤房主要用于烟草烘干的设备,烤房结构主要有砖混结构和聚氨酯框架结构两种结构,大小有2仓2台、2仓3台、2仓4台等多种规格,供热设备有燃煤、燃油、生物质颗粒、空气源热泵等多种供热形式。
以云南常用的2仓4台烤烟房所选用的热泵烤房为例,英华特合作伙伴采用英华特1台YW132J1-100和1台YIW60E1G-100压缩机做的热泵机组,供热能力45.5KW,除湿能力42.5kg/h,烤房装烟室8米×2.7米×4.2米,鲜烟装烟量4000~6000kg,干烟出烟量600~900kg,每座烤房可以满足约20亩烤烟需求。
目前热泵聚氨酯烤房是比较经济、环保、且有发展潜力的烤烟设备。

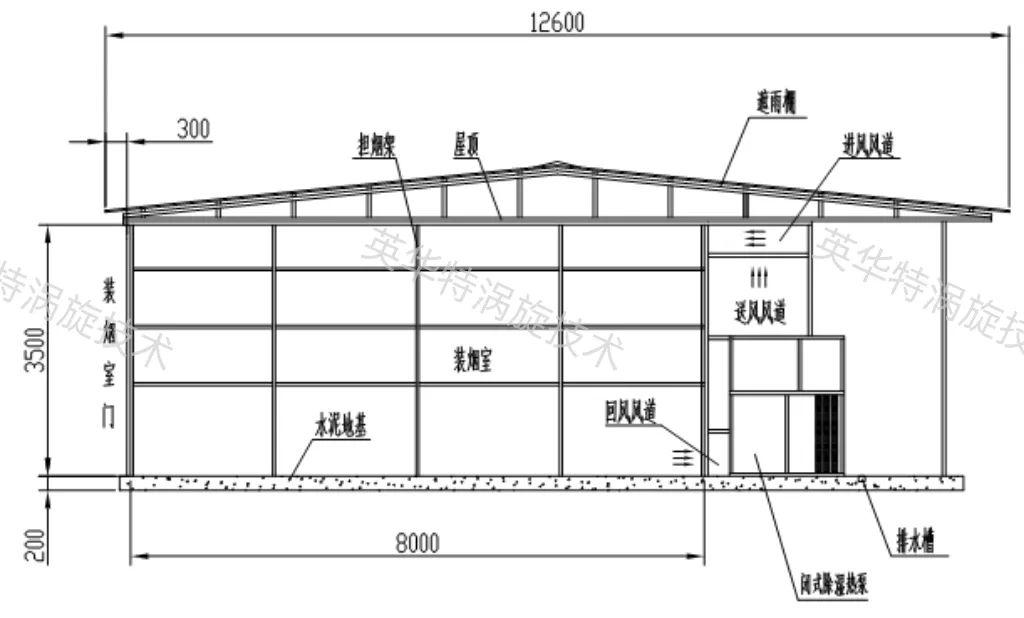

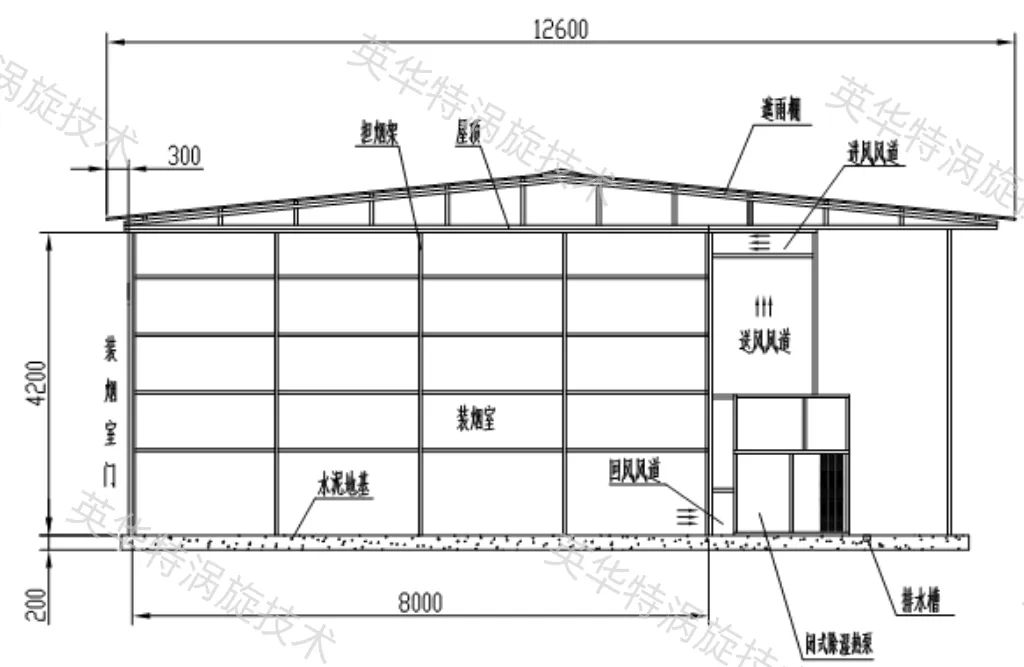

图1 2仓3台烤房结构示意图
图2 2仓4台烤房结构示意图
图3
烟农常说:“烤烟是火中取宝,烤得好一炉宝,烤不好如粪草。”生动说明了烘烤与烟叶品质的密切关系。要想烤好烟需要从烟叶采摘、烘烤工艺、烘烤设备各环节着手。英华特合作伙伴提供的空气源热泵烘干设备烘烤的烟叶,具有颜色黄亮、光泽鲜明、燃吸香气浓郁、吃味酵和、劲头适中等特点。
空气源热泵烘干机组是由热泵装置和烘干室两部分组成,其工作原理是:热泵机组运用逆卡诺循环原理,消耗一份电能,从空气中吸收三份热量,通过循环风机送入烘干室,对物料进行加热,使物料中的水分蒸发成水蒸气,通过除湿蒸发器冷凝成液态水排出的方式达到烘干目的。
英华特合作伙伴的空气源热泵烘干机组采用一体式结构设计,安装简单方便。供热采用1台英华特YW132J1-100定频压缩机和1台英华特YIW60E1G-100变频压缩机实现梯度供热,升温快,控温准;7寸高清工业触摸屏显示,人机交互友好;双系统二阶降温除湿,性能强劲;配置风量2档可调循环风机,满足烘烤各阶段的风量需求;配置风量无级可调蒸发风机,适应不同的环境工况;内置12KW电辅热,确保极端天气供热充足。
该项目于2021年6月建成,已经连续运行3个烤烟季。

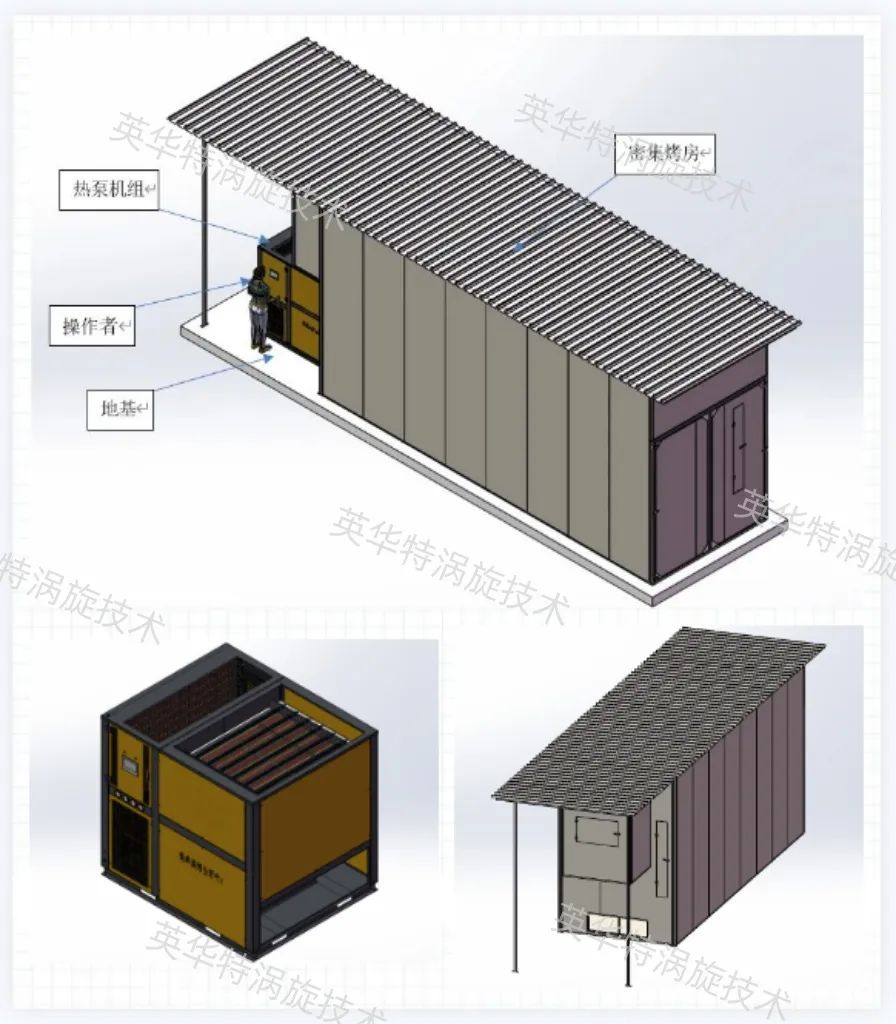

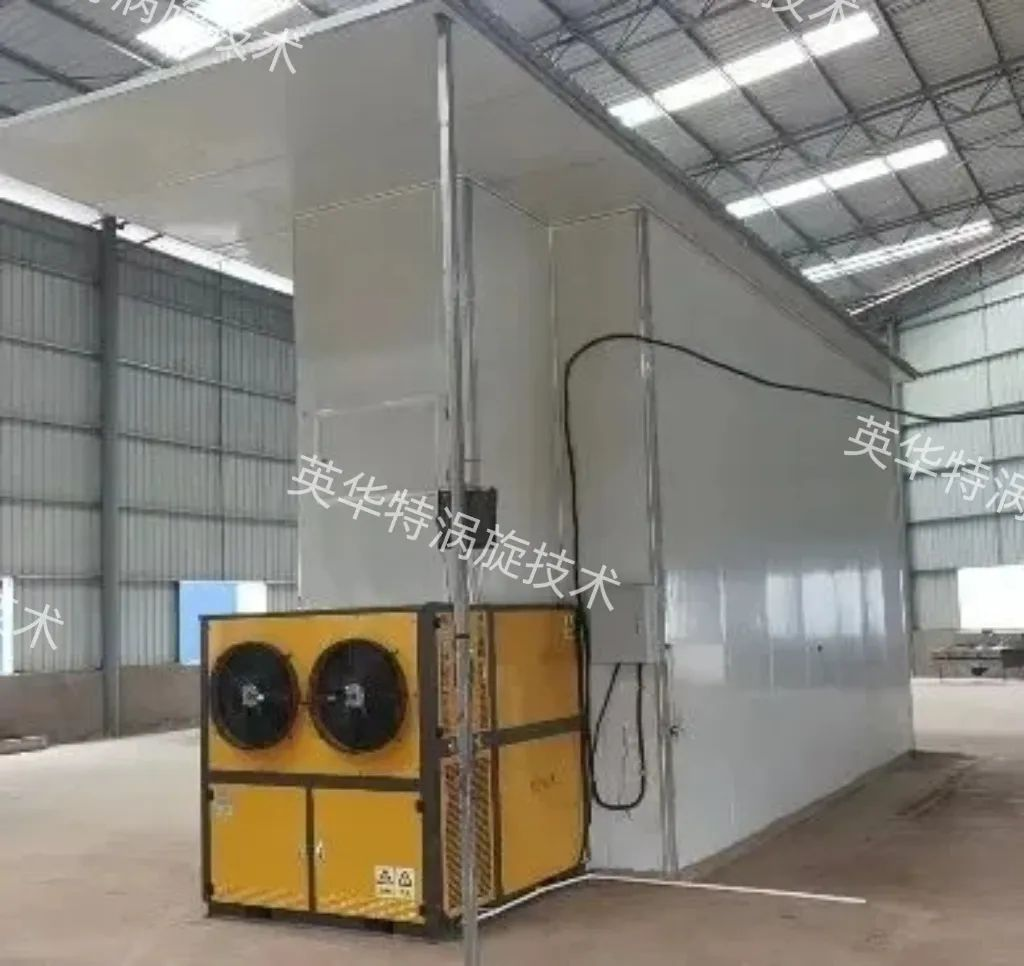

一体式空气源热泵电能密集烤房是由一体式热泵机组和密集烤房两部分组成(如下图)。

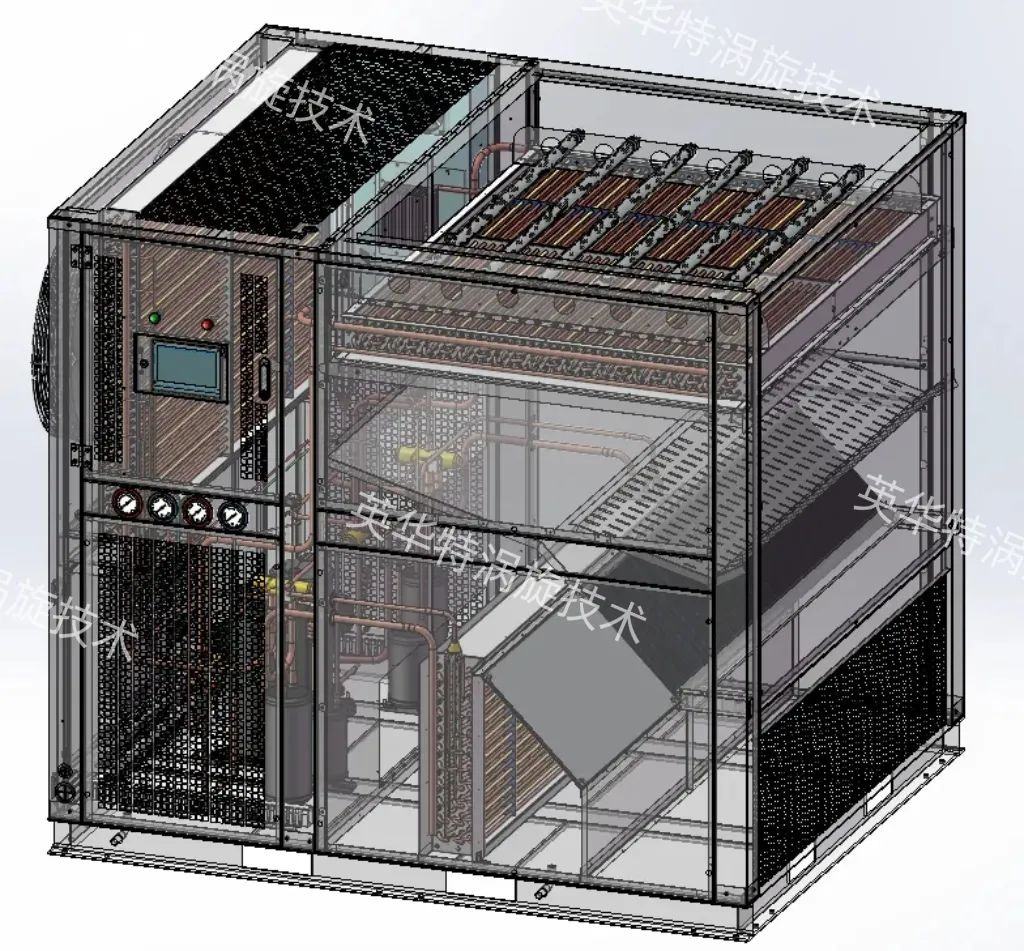

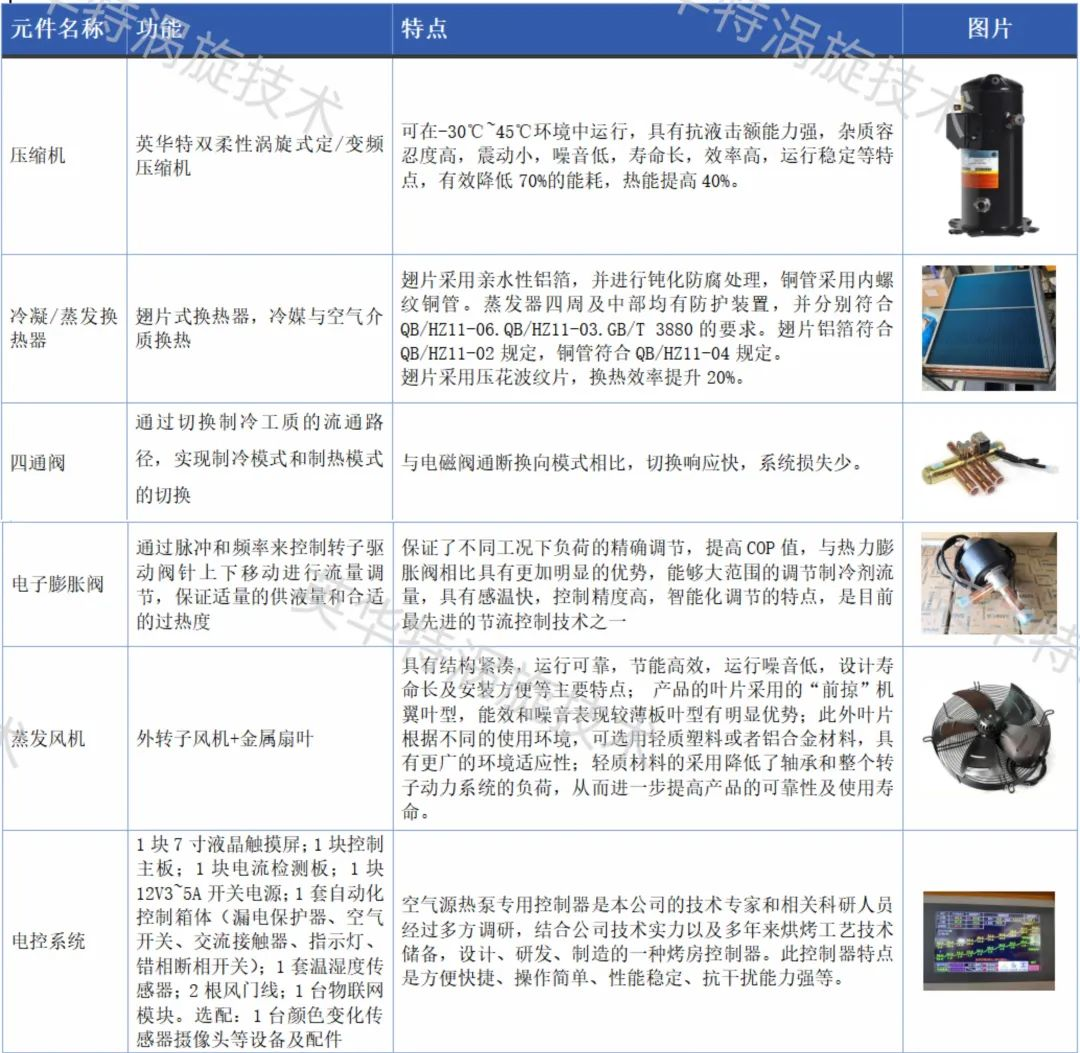

一体式热泵机组主要由钣金壳体、压缩机、冷凝器、蒸发器、除湿蒸发器、电子膨胀阀、四通阀、制冷管路、电辅热、蒸发风机、除湿换热芯体、电控系统组成。
热泵机组采用一定一变双压缩机结构,额定工况下制热量45.5kW,额定制热COP=3.12。

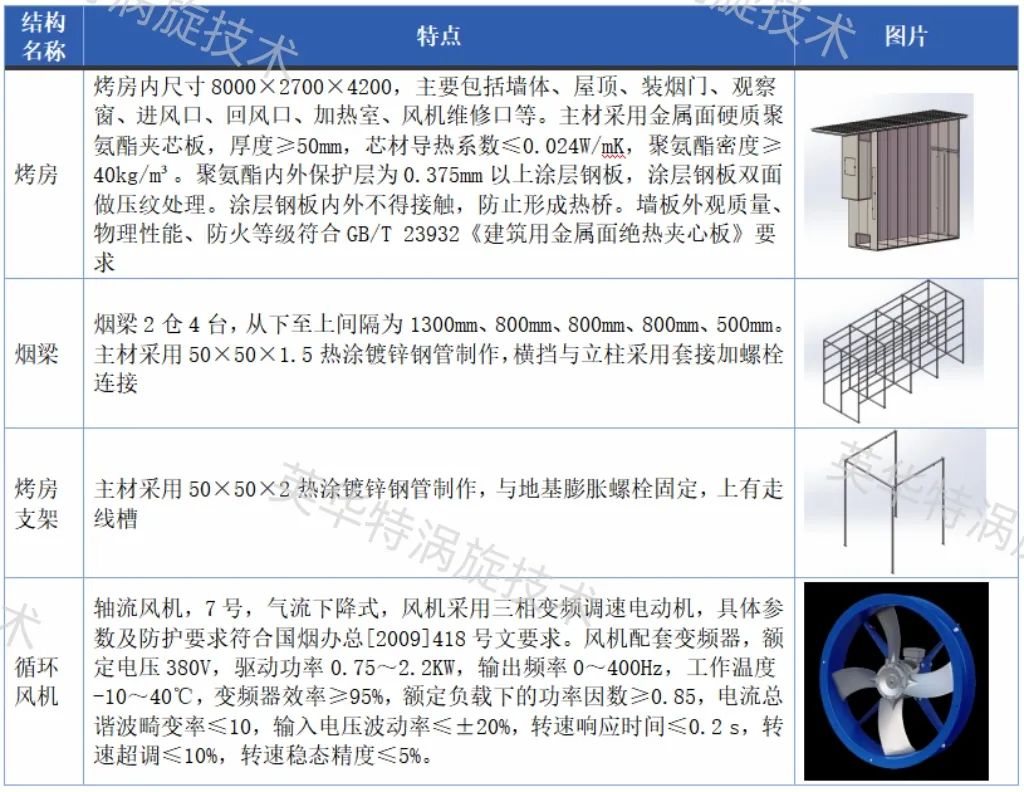

密集烤房主要由烤房、烟梁、烤房支架、循环风机组成。

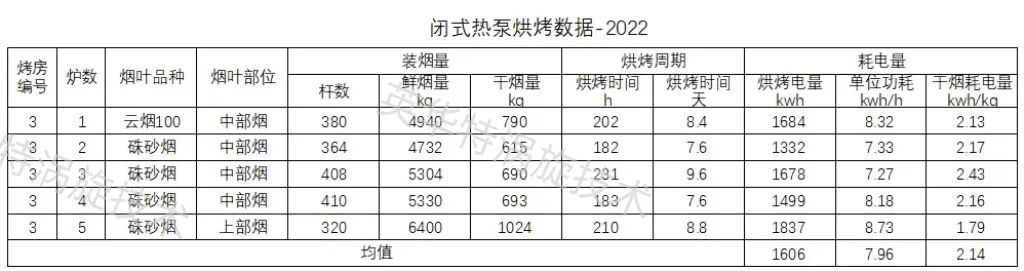

采用新型热泵密集烤房,烘干每kg干烟耗电量2.14kWh,低于标准要求2.2kWh。
采用新型热泵密集烤房,除去1kg水分的运行费用为0.3~0.37元,是天然气和燃煤的一半,是电加热的20%。

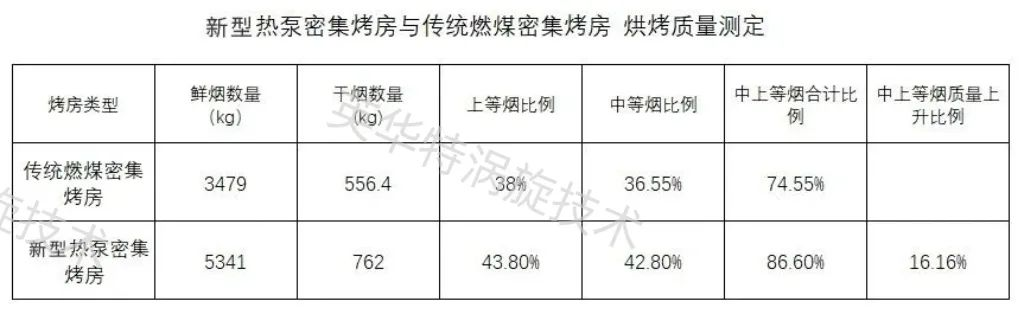

注:新型热泵密集烤房与传统燃煤密集烤房,分别烘烤5炉烟的测定结果。
采用新型热泵密集烤房,中上等烟品质提升16%以上。
热泵烤房烘烤用电成本约600元/炉,比燃煤烤房节省50%左右;
烘干过程无污染物及燃烧排放物产生;
热泵烤房出烟色泽均匀,香气充足,中上等出烟率高达86.6%;
温湿度控制系统对烘干情况实时监控,精准控温控湿,实现“无人值守”自动化烘干;
自定义烘干程序,除烟草外,还可广泛应用于果蔬、茶叶等产品烘干。
